| 動態特性 | 單位 | 規格 |
| 電氣行程 | mm | -3.2~6.4 |
| 機械行程 | mm | -5~+8 |
| 機械零位位置 | mm | 5.2±0.2 |
| 激磁信號 | Ω | 激磁電壓：6Vrms，3000Hz，正弦波 |
| 繞組直流電阻 | Ω | 激磁繞組（紅-黑）：70.4~89.6 輸出繞組（黃-綠）：73.3~92.7 輸出繞組（藍-綠）：85.1~106.9 |
| 繞組阻抗 | Ω | 基準電氣零位處，開路輸入阻抗：不小于850 電氣行程（-3.2mm、+6.4mm）處，短路輸出阻抗：不大于200 |
| 零位電壓 | mV | 不大于25 |
| 和值變化率 | V/V | 0.61~0.72 |
| 靈敏度 | V/V/mm | 0.0527 |
| 靈敏度誤差 | %FS | 不大于±0.5 |
| 重復性誤差 | %FS | 不大于±0.15 |
| 通道一致性誤差 | %FS | 不大于±0.5 |
| 通道間交叉干擾 | %FS | 不大于±0.25 |
| 通道一致性誤差 | %FS | 不大于±0.5 |
| 溫漂 | %FS/℃ | 不大于±0.015 |
| 絕緣電阻 | MΩ | 在（500±25）VDC下，各繞組之間、繞組與殼體之間以及兩個通道之間的絕緣電阻應不小于40 MΩ |
| 密封性 | MPa | 常溫條件下，產品應承受4.5 MPa，持續時間30min的試驗壓力，不允許任何滲漏 |
| 極性 | 黃-綠輸出電壓為VA，藍綠輸出電壓為VB；動子（鐵芯）向外伸時為正方向，且正向移動時，VA隨動子位移的增加而增大。 |
| 物理特性 | 單位 | 規格 |
| 重量 | g | ≤165 |
| 引出線長度 | mm | ≥600 |
| 軸向間隙 | mm | 傳感器動子旋轉部件的軸向間隙不大于0.0127 |
| 環境特性 | 單位 | 規格 |
| 工作溫度 | ℃ | -55～+75 |
| 工作介質 | 三號燃油 | |
| 環境溫度 | ℃ | -55℃~+121℃（短時10min最高163℃） |
| 存放環境溫度 | ℃ | -55～+75 |
| 介質壓力 | MPa | -55～+75 |
| 使用高度 | m | 不低于11000 |
| 附件 | 單位 | 規格 |
| 插頭 | 1 | J599/26MKA35SN |
| 尾部附件 | 1 | J1784/16-09MS |
| 安裝螺母 | 2 | Y/GZ-93A-LM |

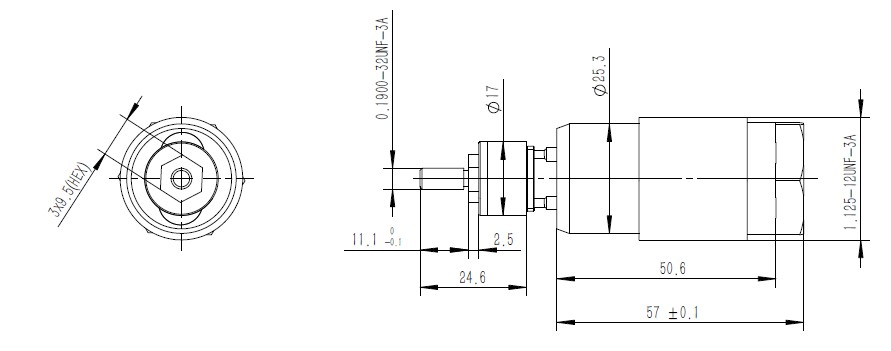

| 輪廓尺寸圖 |
 |
